GÉORÉFÉRENCEMENT DES RÉSEAUX
OBJECTIF : RÉPONDRE AUX DT - DICT POUR LES TRAVAUX À PROXIMITÉ DES RÉSEAUX
EN QUOI CONSISTE LE GÉORÉFÉRENCEMENT ?
C'est un procédé permettant de positionner un objet (les réseaux dans le cas présent) dans l'espace à l'aide de ses coordonnées géographiques GPS (latitude, longitude, altitude).
Le Géoréférencement des réseaux enterrés est une suite d'action qui permet de lier, à un point topographique, une multitude d'informations en y attribuant directement les coordonnées géographiques (x, y, z) permettant de les repositionner avec précisions dans l'espace
C'est un procédé permettant de positionner un objet (les réseaux dans le cas présent) dans l'espace à l'aide de ses coordonnées géographiques GPS (latitude, longitude, altitude).
Le Géoréférencement des réseaux enterrés est une suite d'action qui permet de lier, à un point topographique, une multitude d'informations en y attribuant directement les coordonnées géographiques (x, y, z) permettant de les repositionner avec précisions dans l'espace
Pour que les informations de la détection de réseaux entérrés procurent de la valeur ajoutée à vos affaires, il est nécessaire de faire un levé géoréférencé dans un système de projection adapté (Lambert 93, Lambert III grille ...) de celle-ci afin de pouvoir les intégrés dans les SIG.
Définition du géoréférencement
Le Géoréférencement des réseaux entérrés est une suite d'action qui permet de lier a un point topographique ,une multitude d'informations en y attribuant directement les coordonnées géographiques (x, y, z) permettant de les repositionner avec précisions dans l'espace.
La société O'rezo maitrise toutes les compétences matériels et humaines pour vous accompagner dans cette démarche.

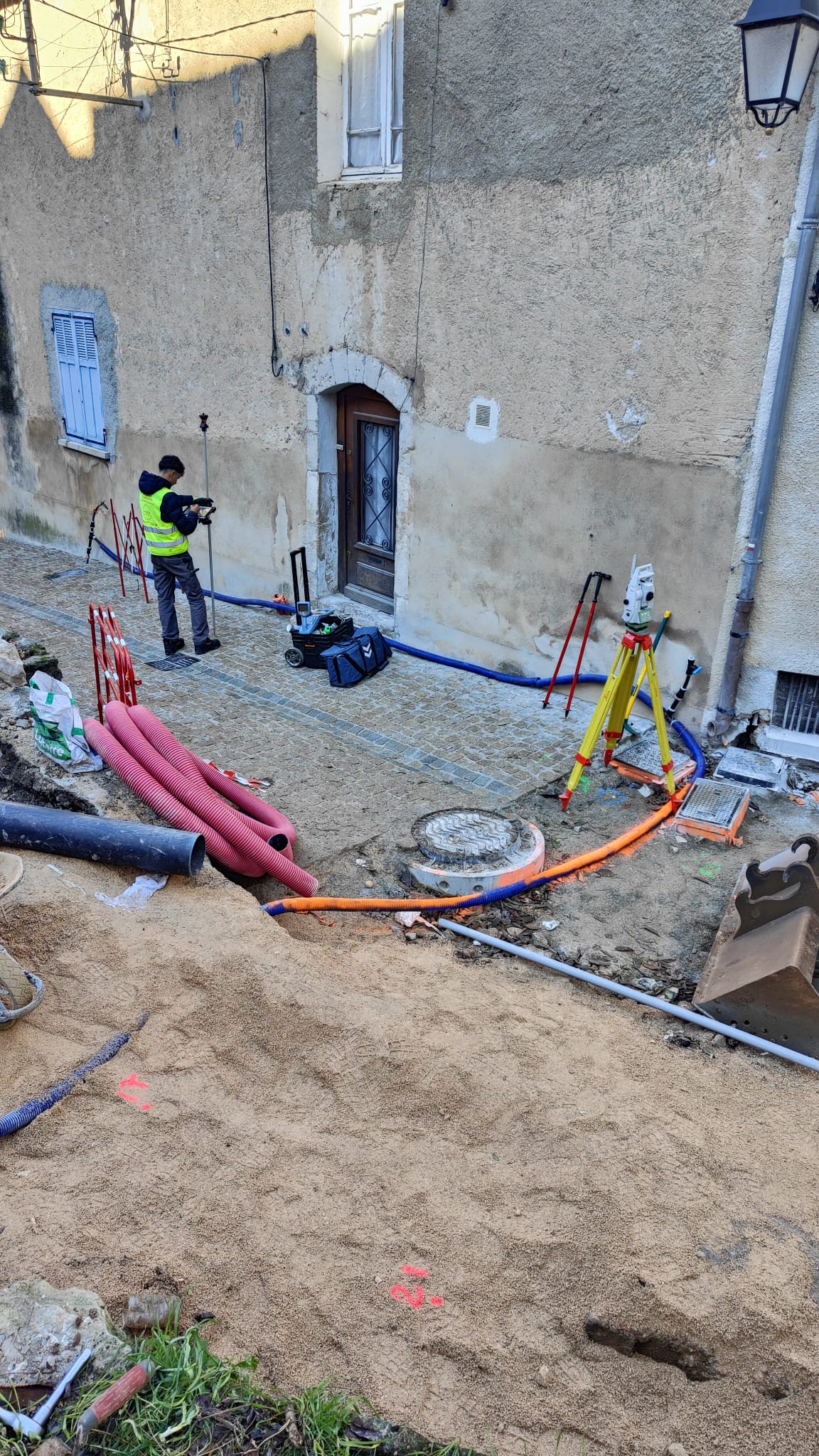

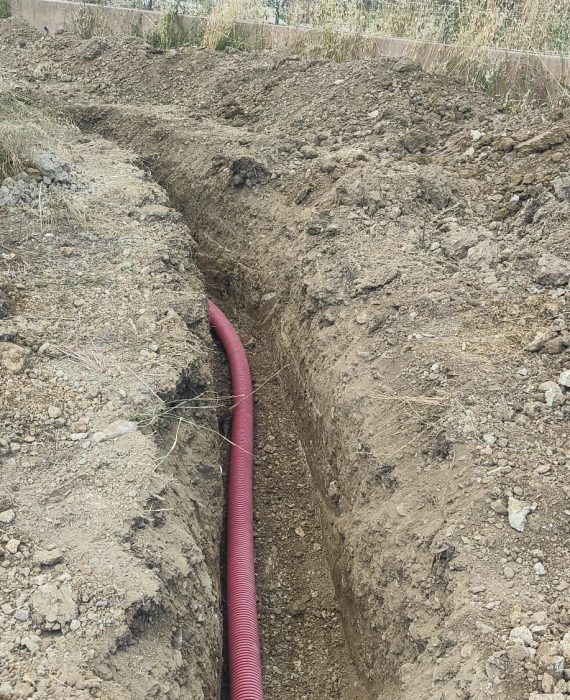

Titulaire des aptitudes nécessaires au bon déroulement de la mission nous réalisons à ce jour du Géoréferencement des réseaux entérrés "Réseaux détectés" ou "Réseaux neuf en tranchée ouverte" jusqu'à l'intégration dans leurs cartographie.
La société O'rezo maitrise toutes les compétences matériels et humaines pour vous accompagner dans cette démarche.
Titulaire des aptitudes nécessaires au bon déroulement de la mission nous réalisons à ce jour du Géoréferencement des réseaux entérrés "Réseaux détectés" ou "Réseaux neuf en tranchée ouverte" jusqu'à l'intégration dans leurs cartographie.
Qu’implique la cartographie des réseaux ?
Cartographier des réseaux consiste à reporter sur un plan un certain nombre d’informations destinées à faciliter leur identification et leur localisation.
Les informations à reporter dans la cartographie concernent :
la nature des réseaux (AEP, gaz, EU, etc.)
le relevé en altimétrie et planimétrie (x,y,z)
des données complémentaires (diamètre, matériaux, etc.)
Que doit comprendre la cartographie destinée au géoréférencement ?
À la liste précédente, il faut ajouter à minima :
- le nom de l’entreprise ayant réalisée le relevé final géoréférencé
- la date du relevé
- la technologie de relevé utilisée
- la marque et le n° de série de l’appareil utilisés pour le relevé
- l’incertitude maximale de la mesure dans les trois dimensions (x,y,z)
Source règlementaire :
Article 15 de l’arrêté modifié du 15 février 2012

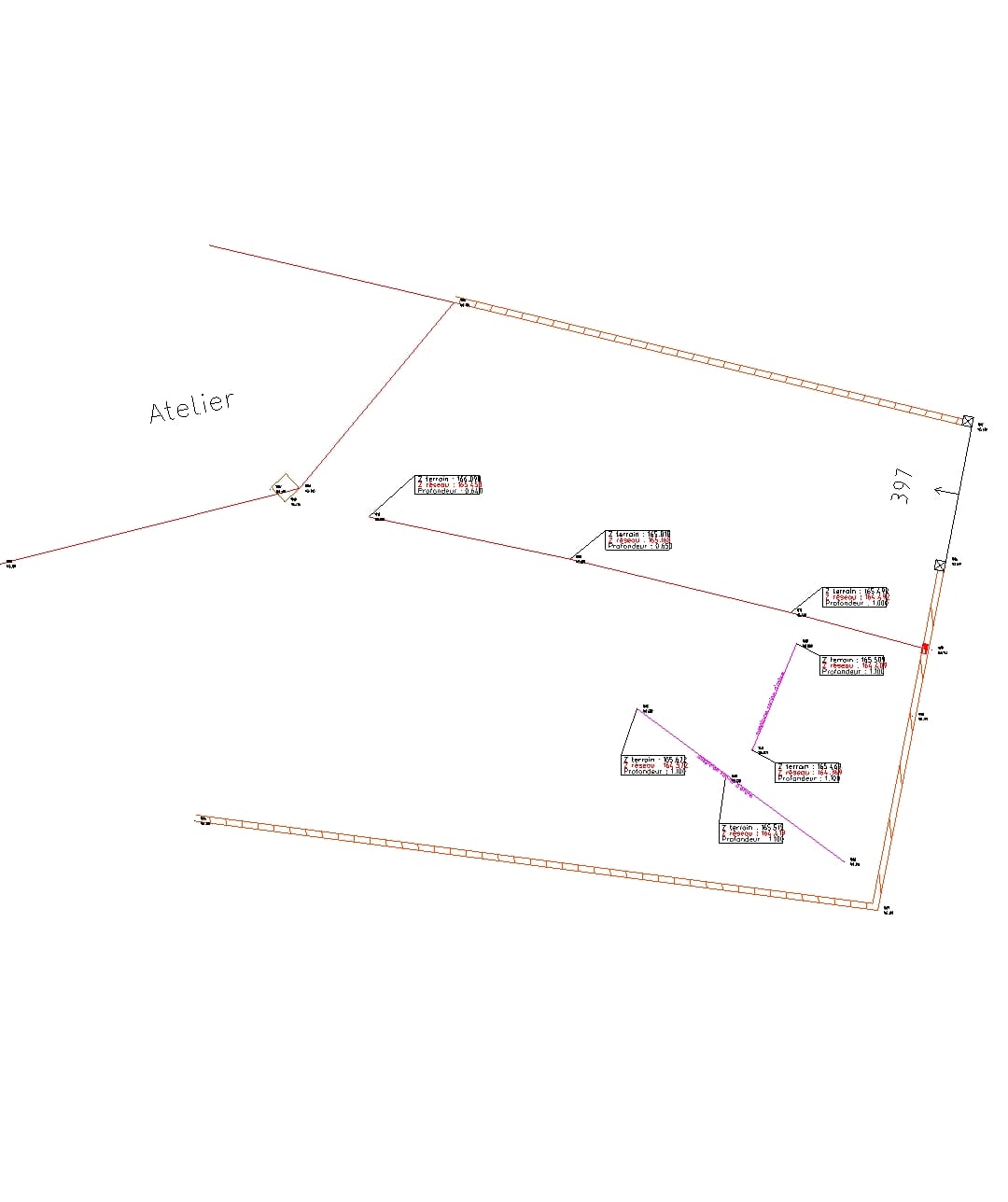

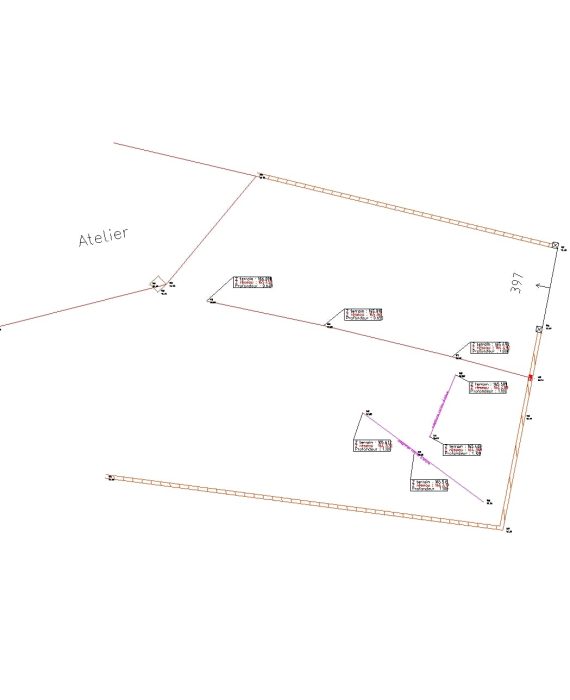

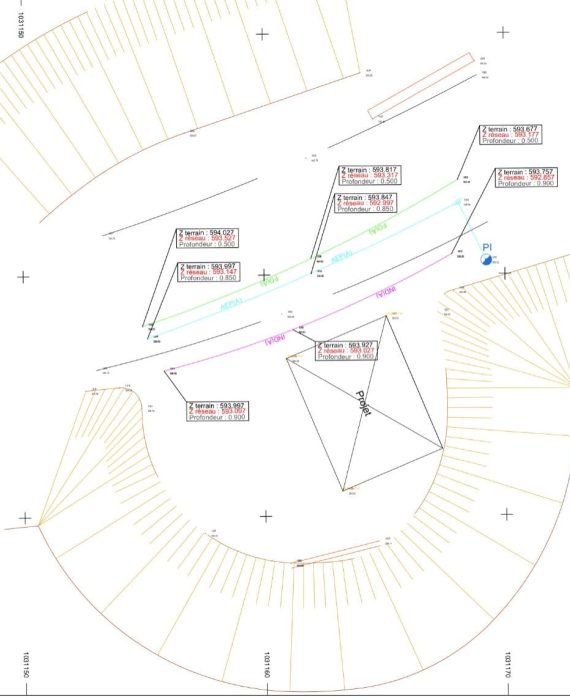

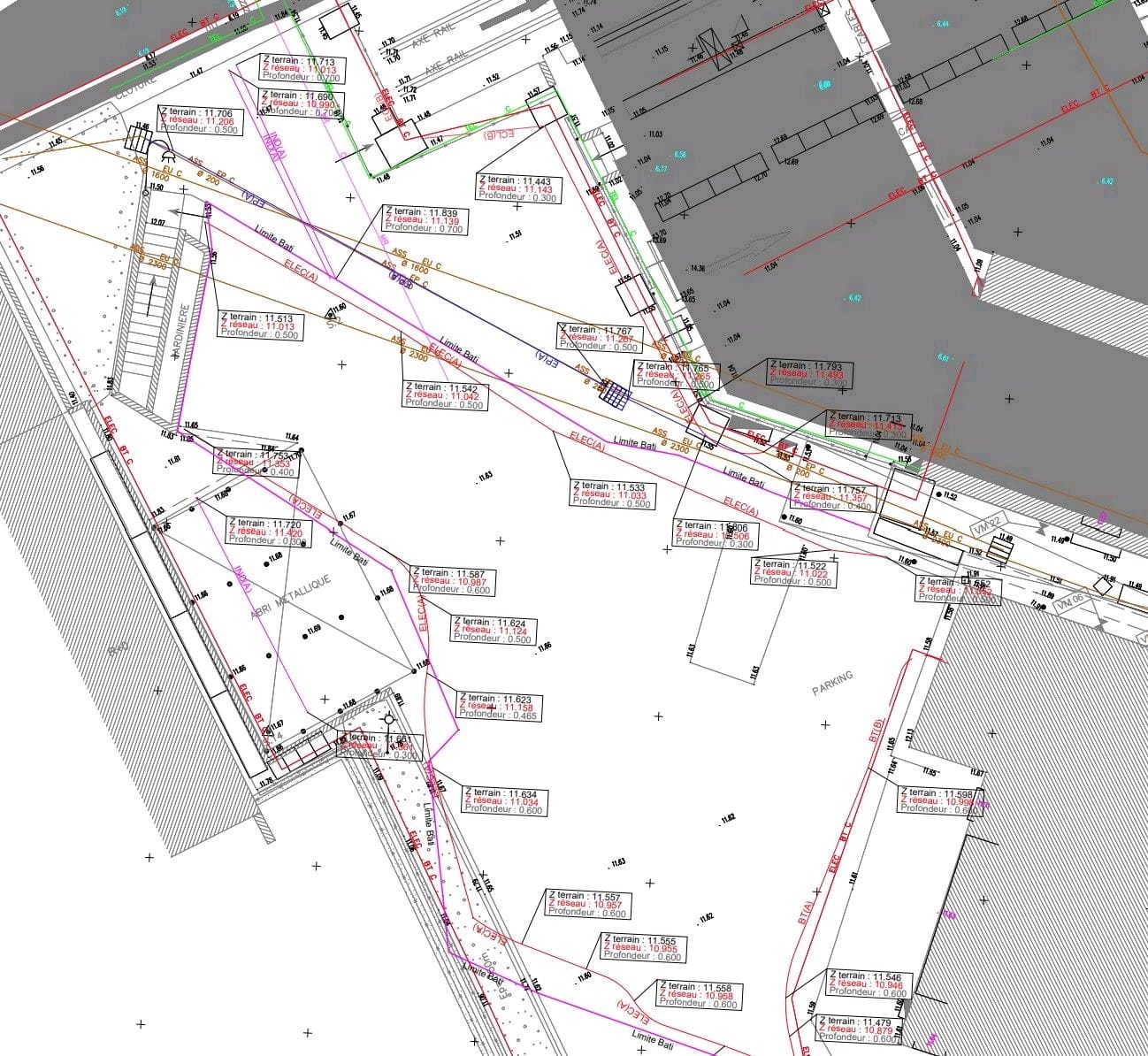

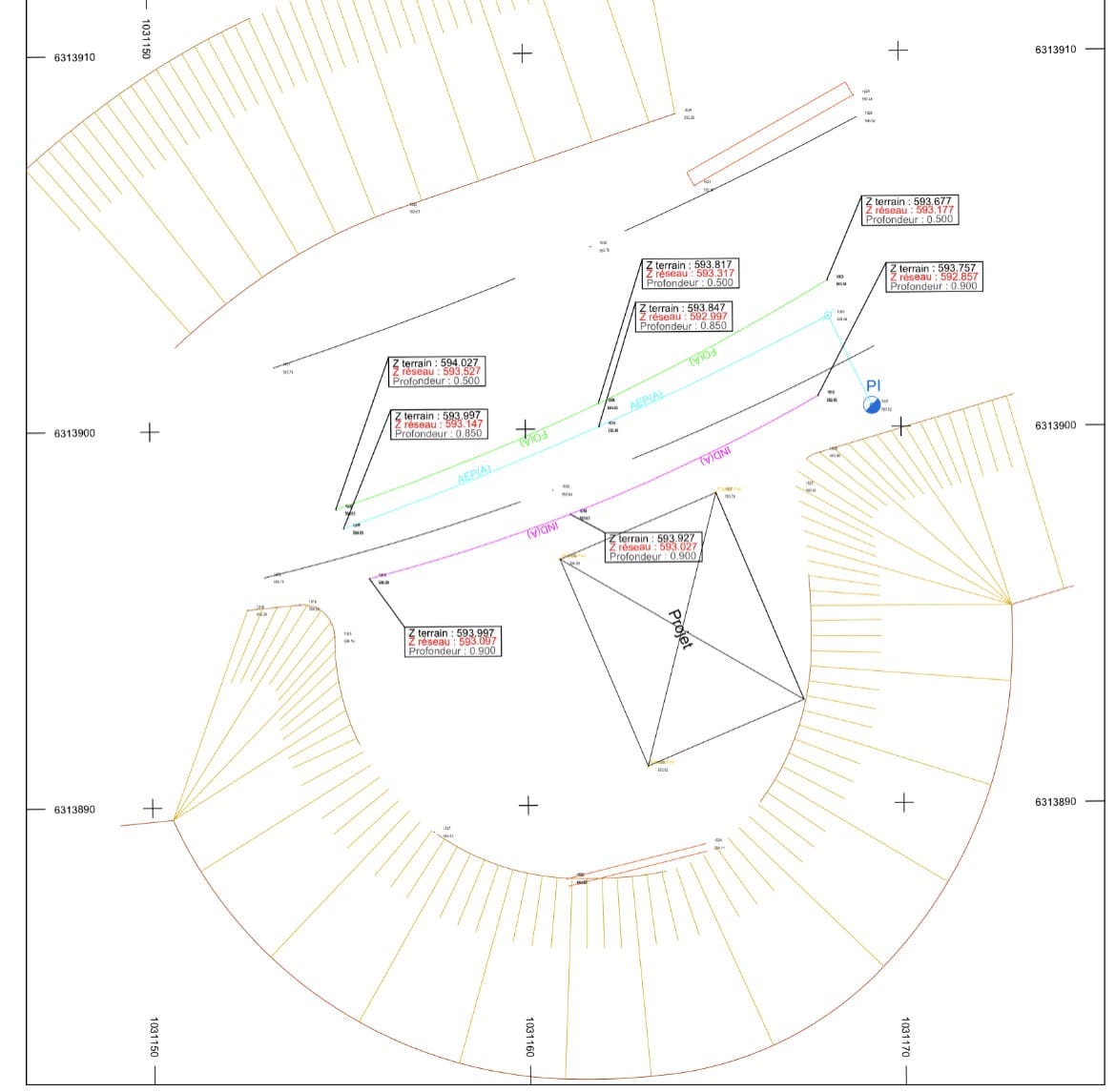

Que doit indiquer le plan de récolement ?
Le plan de récolement concerne l’ensemble des travaux réalisés à la fin du chantier.
Il doit comprendre :
les points du réseau dans les trois dimensions (x,y,z). L’altitude étant relevée au niveau de la génératrice supérieure du réseau
les tronçons de réseaux construits entre deux ouvrages
le type et le code du tronçon s’il s’agit d’un réseau électrique les armoires et les postes créés
les ouvrages particuliers, dont les affleurants, ainsi que les codes de ces éléments
Que doit indiquer le plan de récolement ?
Le plan de récolement concerne l’ensemble des travaux réalisés à la fin du chantier.
Il doit comprendre :
les points du réseau dans les trois dimensions (x,y,z). L’altitude étant relevée au niveau de la génératrice supérieure du réseau
les tronçons de réseaux construits entre deux ouvrages
le type et le code du tronçon s’il s’agit d’un réseau électrique les armoires et les postes créés
les ouvrages particuliers, dont les affleurants, ainsi que les codes de ces éléments
A RETENIR
Un plan de récolement est un plan qui décrit les travaux qui ont été réalisés à la fin d’un chantier.
Le plan de récolement représente la localisation des ouvrages en classe A.
Le responsable de projet contribue à la mise à jour de la cartographie des réseaux avec le géoréférencement.
Nous assurons une veille technologique constante
afin de pouvoir proposer à nos clients les meilleures solutions pour leurs projets.
Geodetection des réseaux

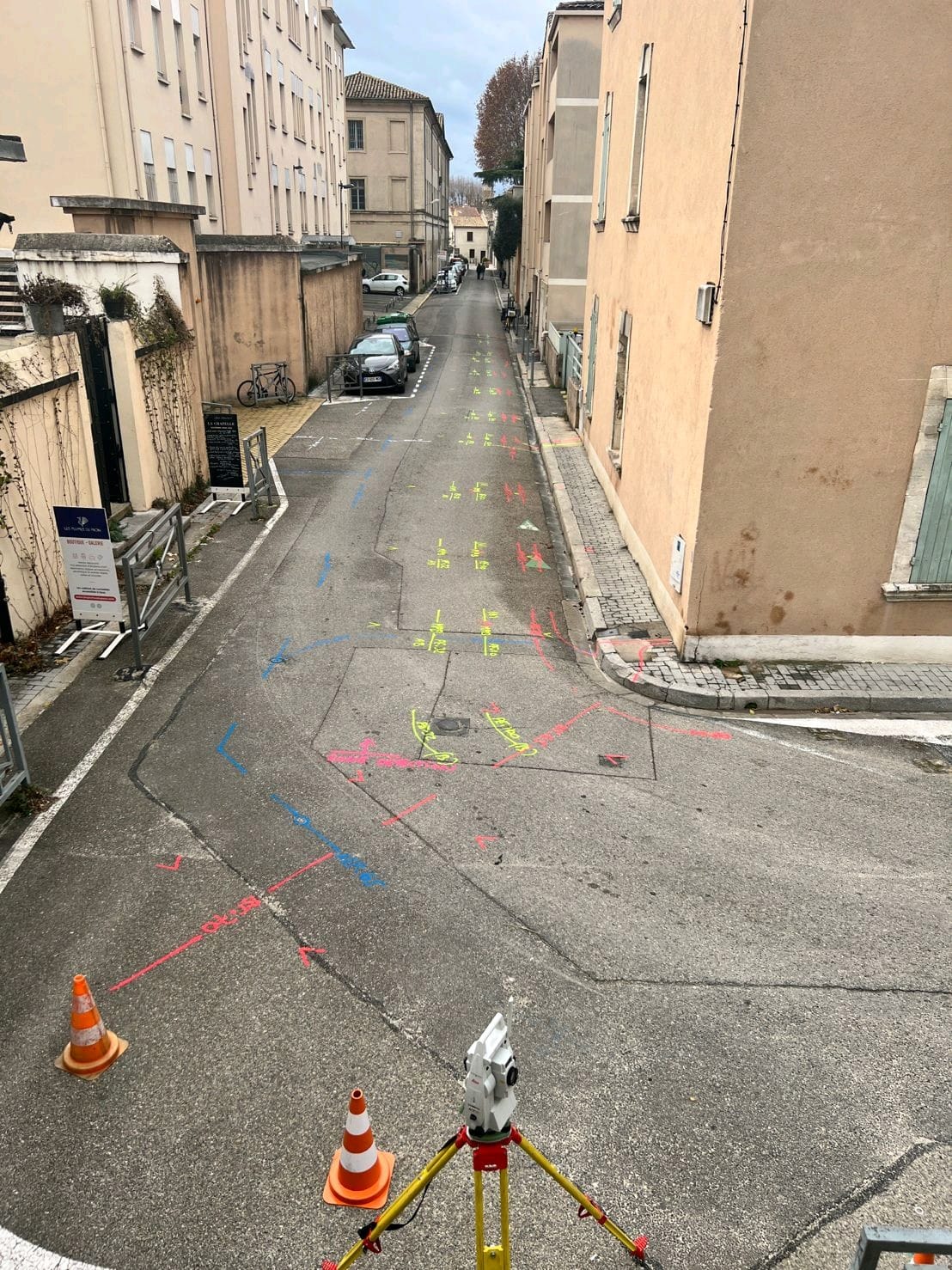

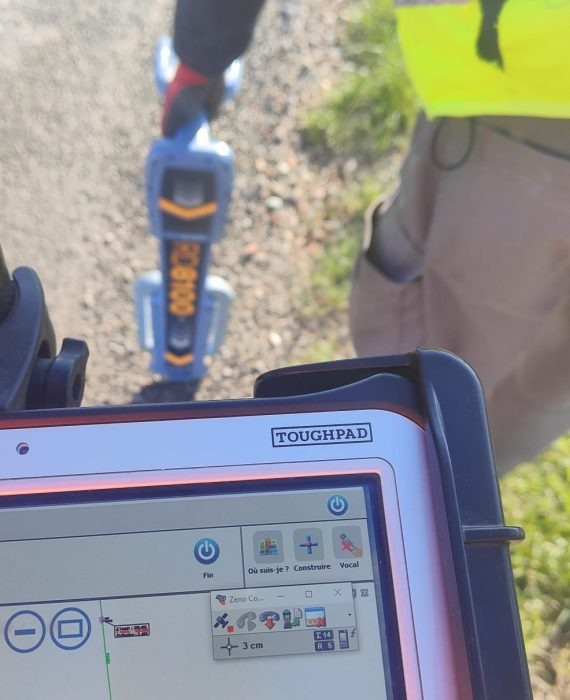

La détection de réseaux permet de localiser l'ensemble des réseaux enterrés existants en classe A : éclairage, électricité, assainissement, eau potable, eau pluviale...
